キャスター付分岐加⼯機
ポン太
キャスター付分岐加⼯機
ポン太
空調やプラントなどに⽤いる鋼管の途中に、異径チーズを溶接することなく枝管を作ることができる配管バーリング加⼯機です。
特許7437587号
分岐加工手順

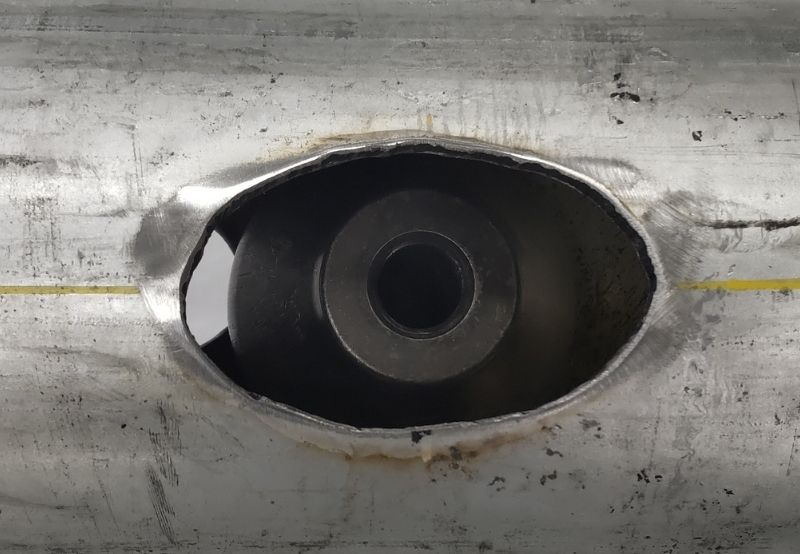

1.母管に下穴を加工する
1.母管に下穴を加工する

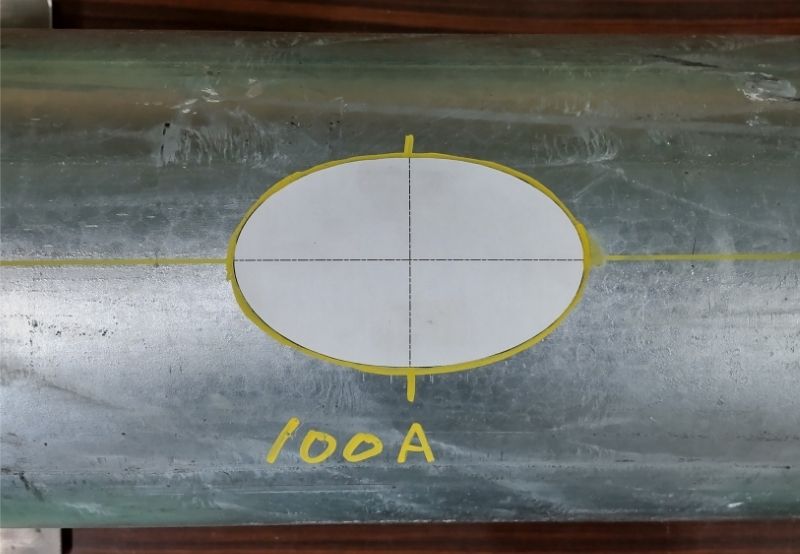

①型紙を基に下穴の
ケガキ線を記入する

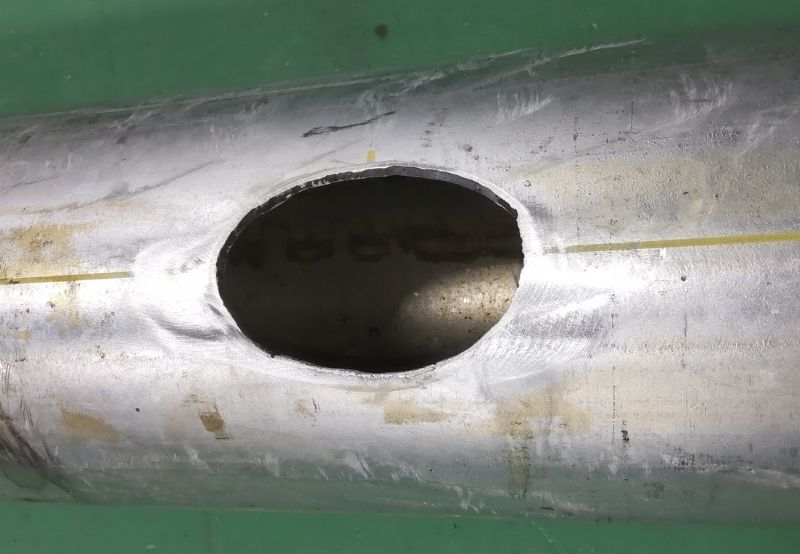

②下穴を加工する
(プラズマ、ガス切断等で)
(穴あけ後、穴部のカエリを除去する)
2.母管置き台のセッティング
2.母管置き台のセッティング

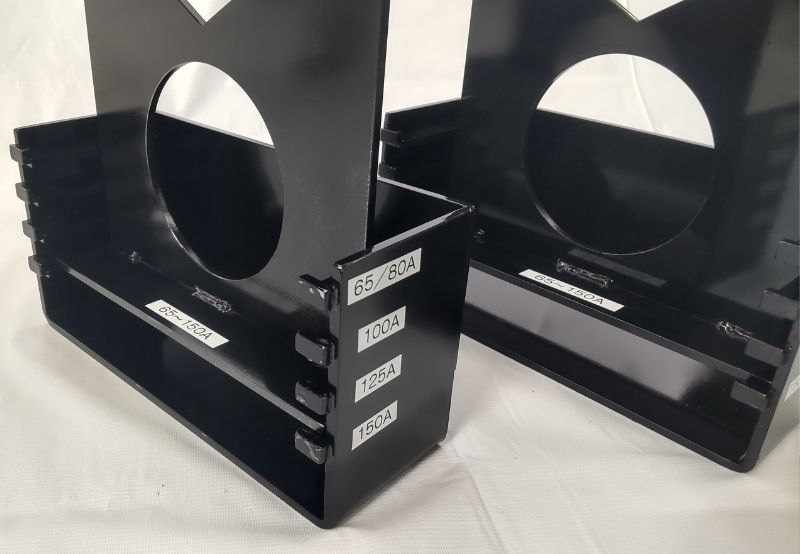

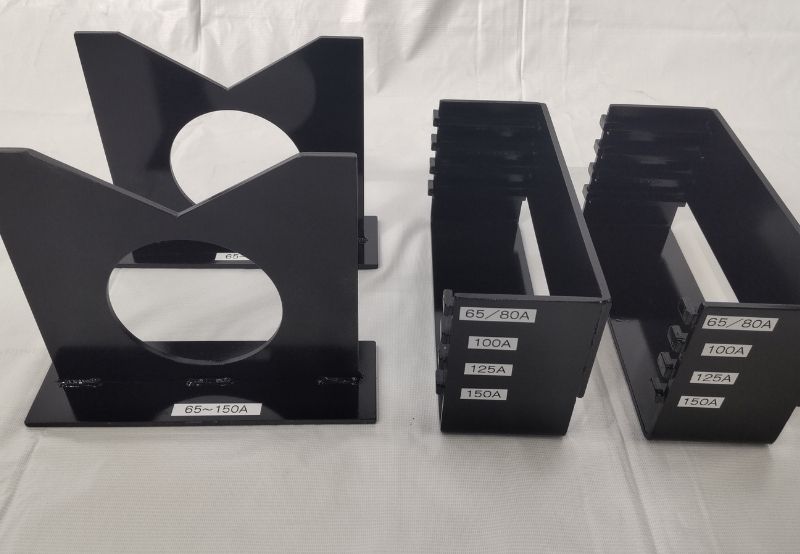

①母管径に合わせた
置き台を準備する
←おき台上・おき台下→
②上下の置き台を
組合せる
置き台(下)の段差に、置き台(上)をのせる。

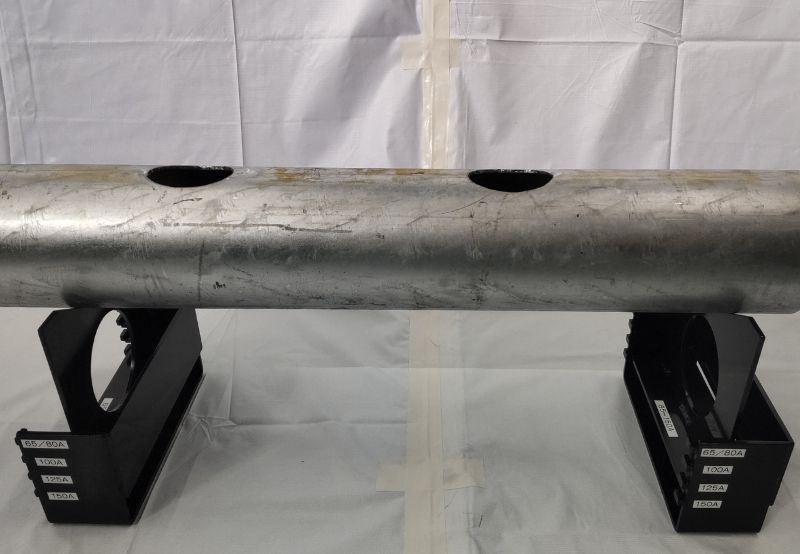

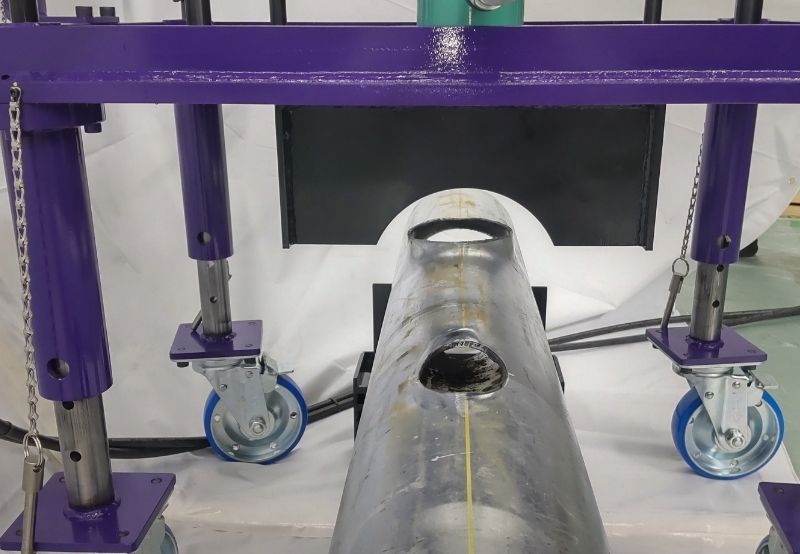

3.母管を置き台に設置する
3.母管を置き台に設置する

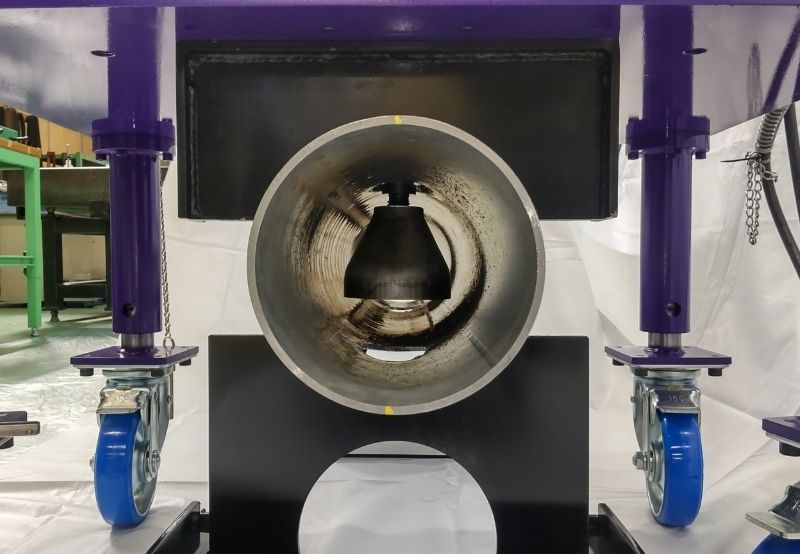

4.抜き玉のセッティング
4.抜き玉のセッティング
下穴の中心まで、抜き玉を押し込む。

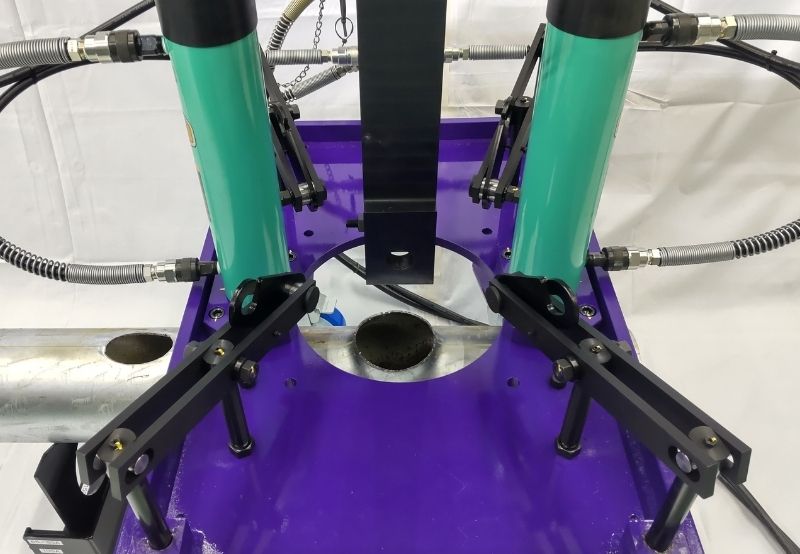

5.本体に母管保持金具を取付する
5.本体に母管保持金具を取付する

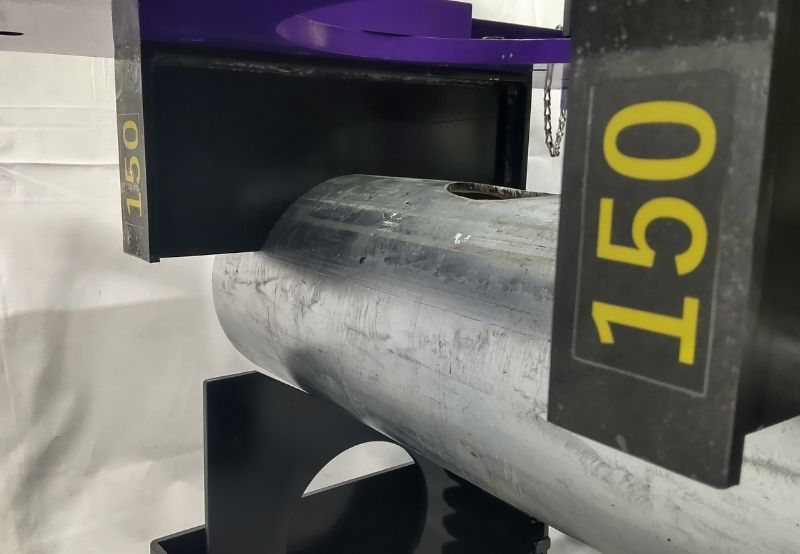

①母管径に合わせた
保持金具を準備する
②保持金具を

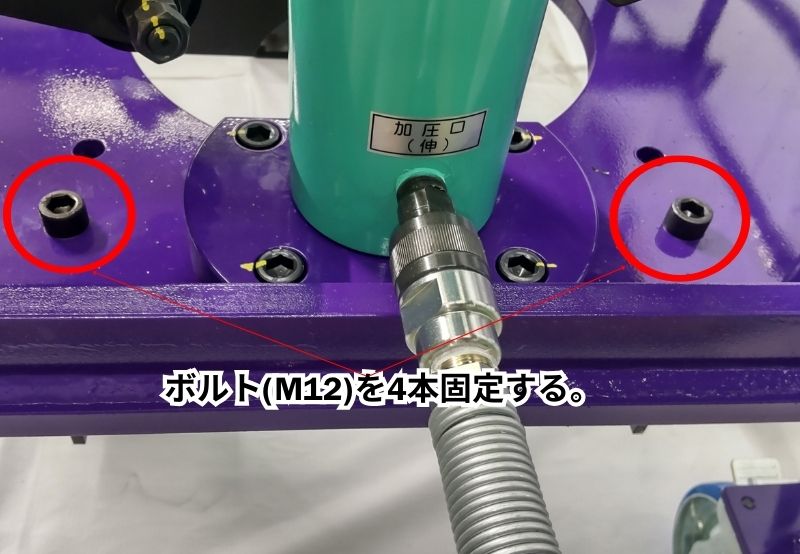

本体にボルトで固定する

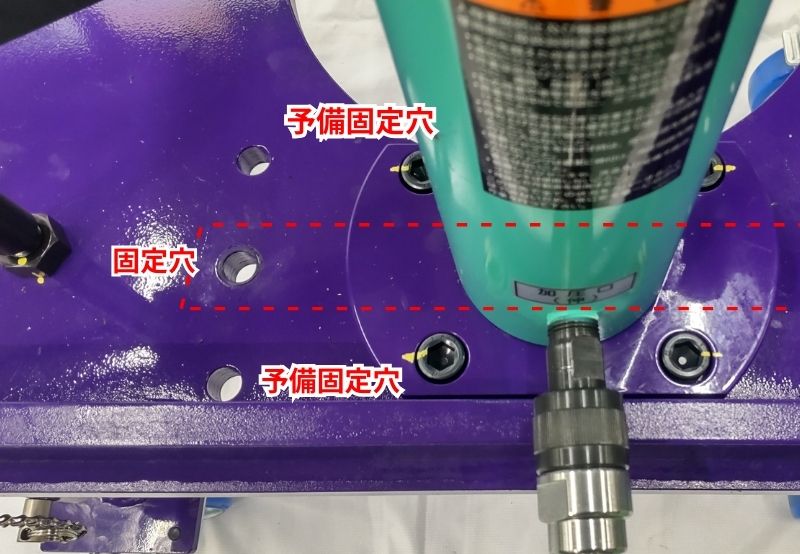

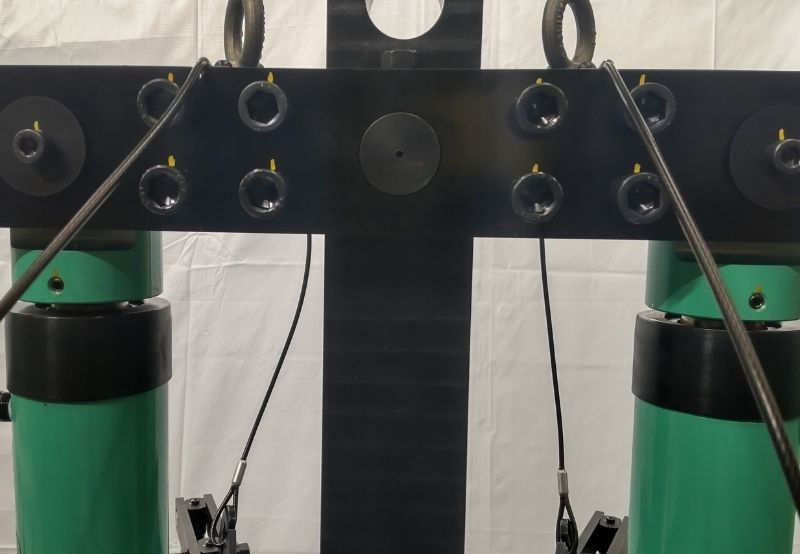

基本、中央の穴を使って保持金具を固定する。
枝管やフランジが干渉する場合は、
1ピッチ分ズラした位置の予備固定穴を使用する。

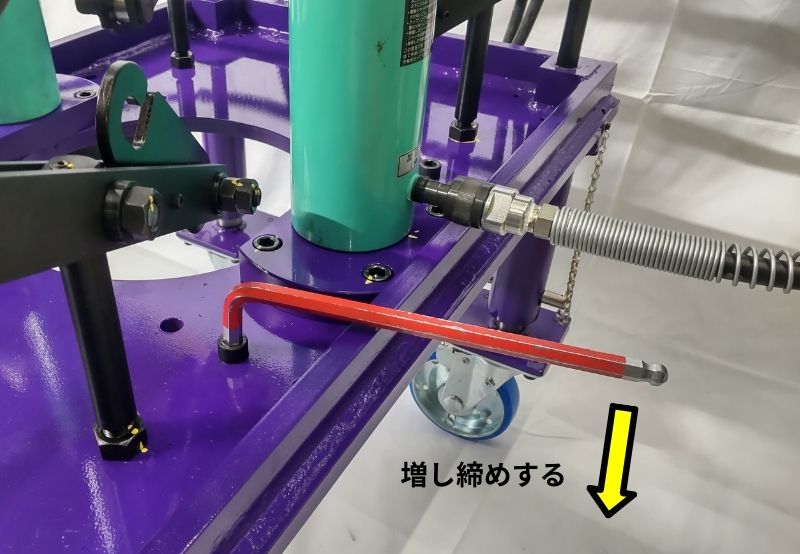

③ボルトを
増し締めする

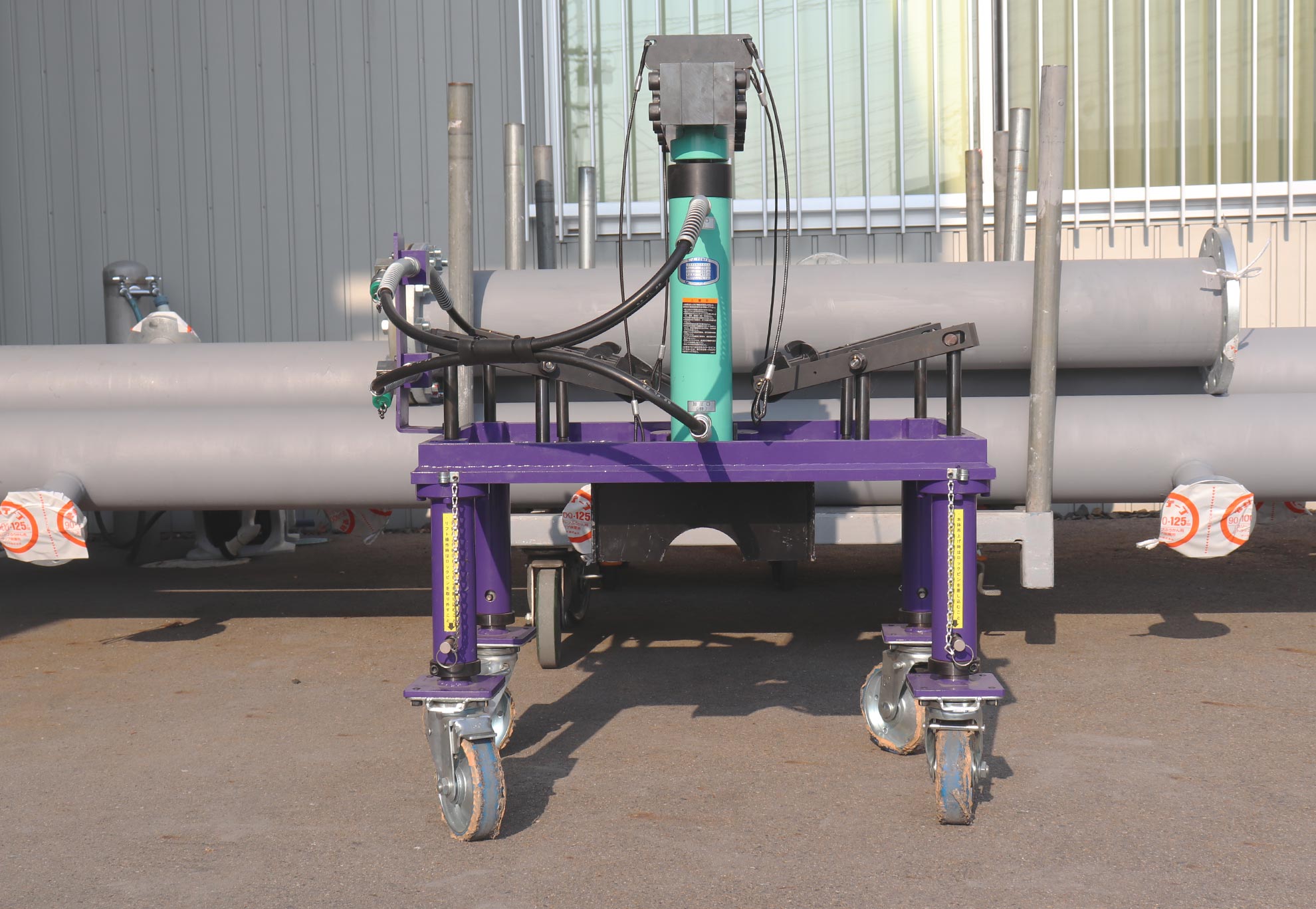

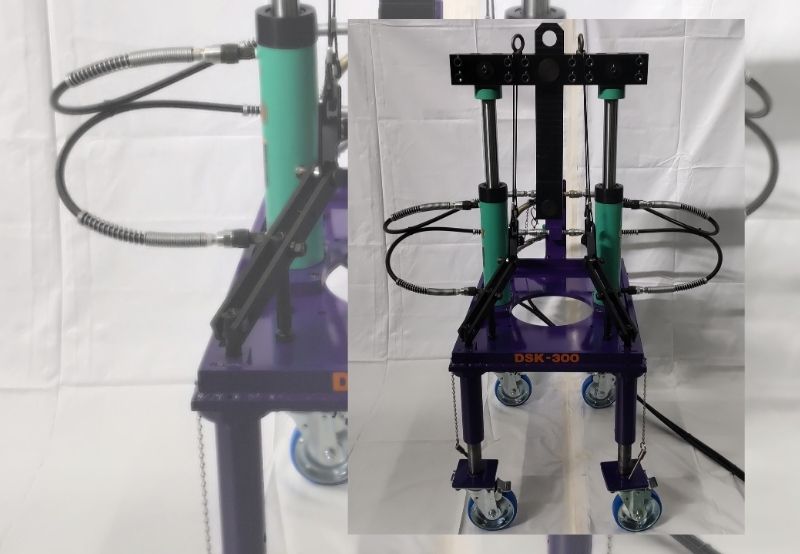

6.本体をリフトアップさせる
6.本体をリフトアップさせる
「リフトアップ作業前の確認事項」。
※油圧ホースが確実に接続されていることを確認する。
※油圧ジャッキシリンダが縮み端であることを確認する。
※脚用ロックピンが外れていることを確認する。
注意：
脚ガイド穴にロックピンが差し込まれたままでは、リフトアップできません。
ピンをむやみに引き抜くと装置が落下もしくは傾く危険があります。
ピン自体に装置重量が掛からないように、少しリフトアップしてから引き抜くこと。

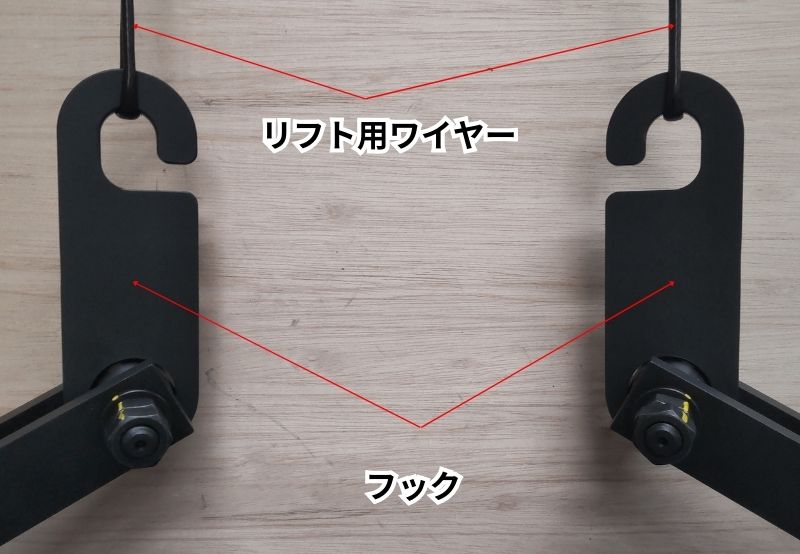

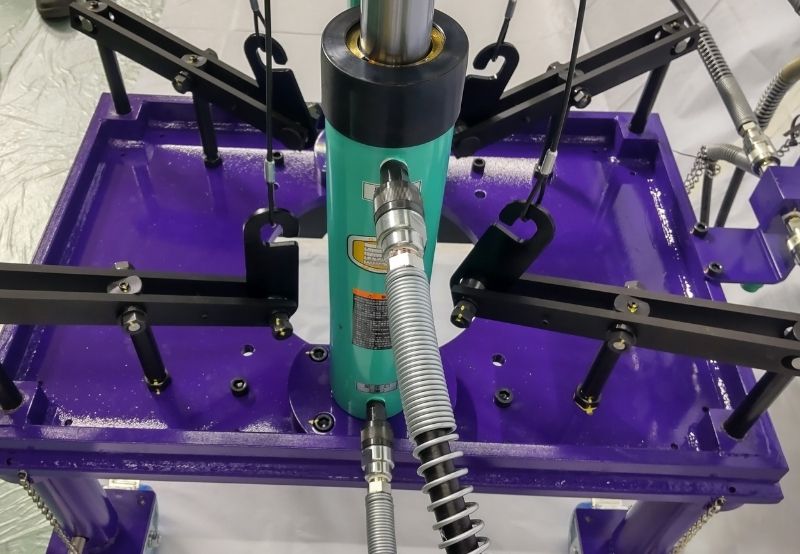

①リフト用ワイヤーを
フックへ引掛ける

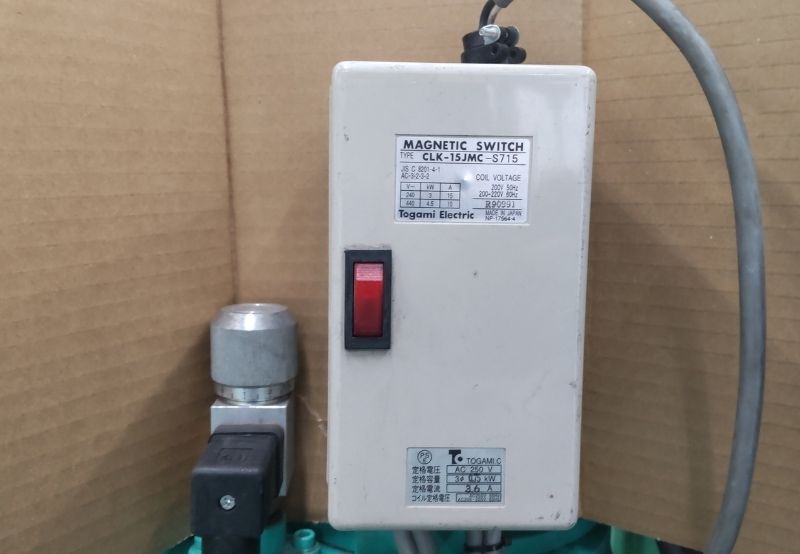

②油圧ユニット
電源スイッチを
ONにする

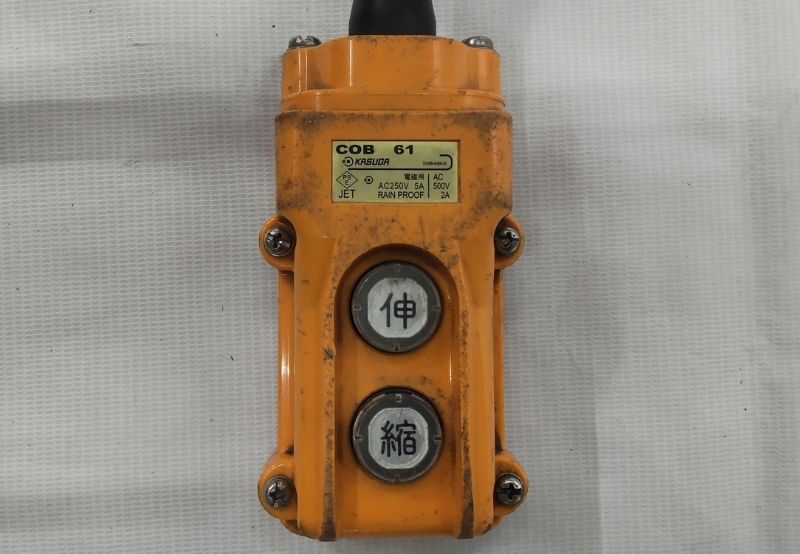

③手元操作スイッチの
[伸]ボタンを押す
④リフトアップ操作が
完了したら
ジャッキアップを
止める
リフトアップ完了以降もジャッキアップ操作を続けると、
装置の故障につながります。目視確認しながら作業を行うこと。

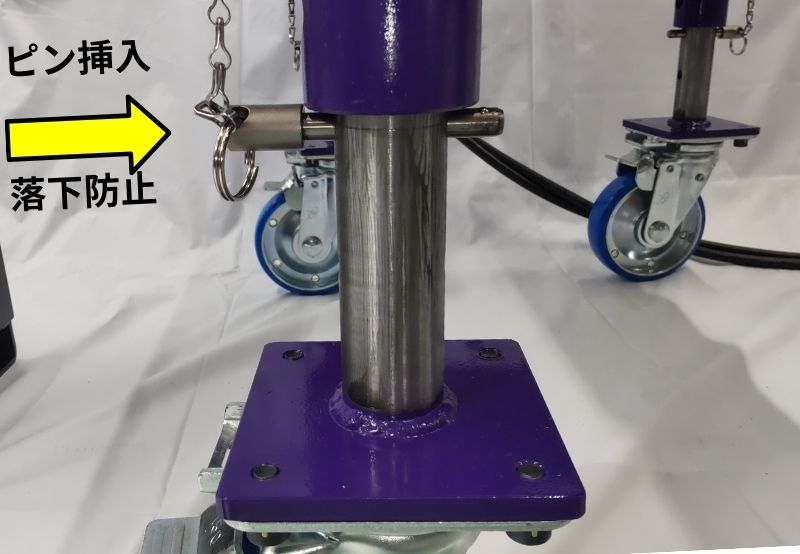

⑤リフトアップ後は

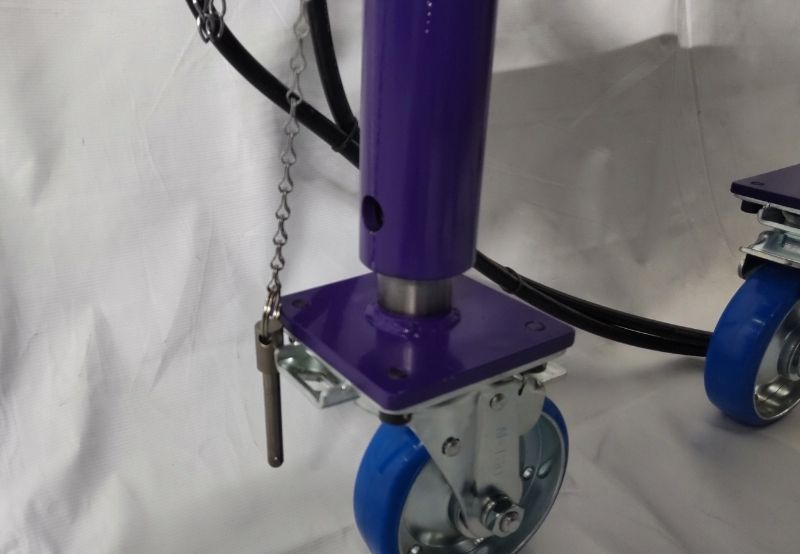

脚穴に
ロックピンを挿入し
落下防止をすること

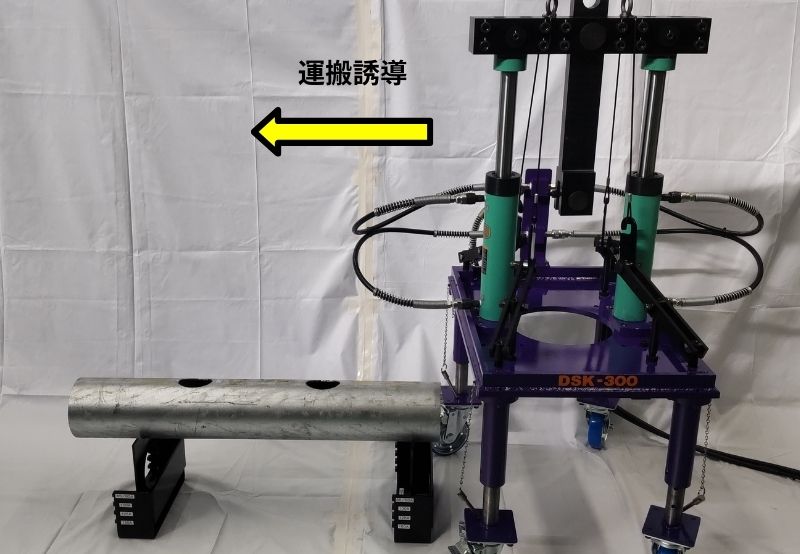

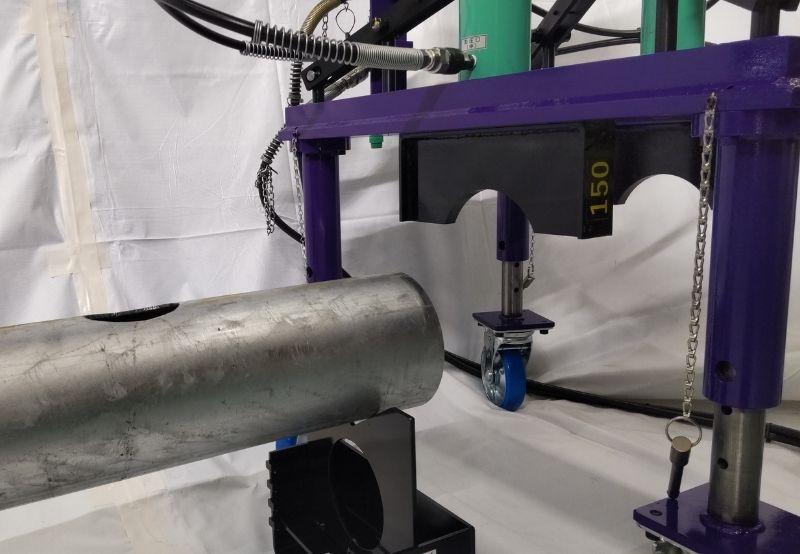

7.本体を母管上へ運搬誘導する
7.本体を母管上へ運搬誘導する
①本体と母管の干渉を
目視確認しながら
本体を母管上へ
運搬誘導する

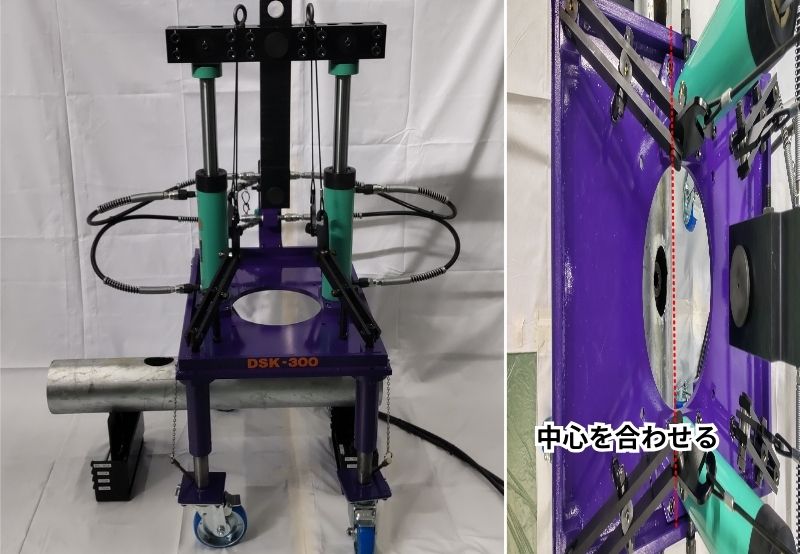

②本体中心と
母管下穴中心が
合う位置まで
本体を運搬する
8.本体を母管へ着座させる
8.本体を母管へ着座させる
①手元操作盤の[縮]を押し
本体をリフトダウンさせ
母管の上に着座させる
②着座後
リフト用ワイヤーを
フックより取り外す

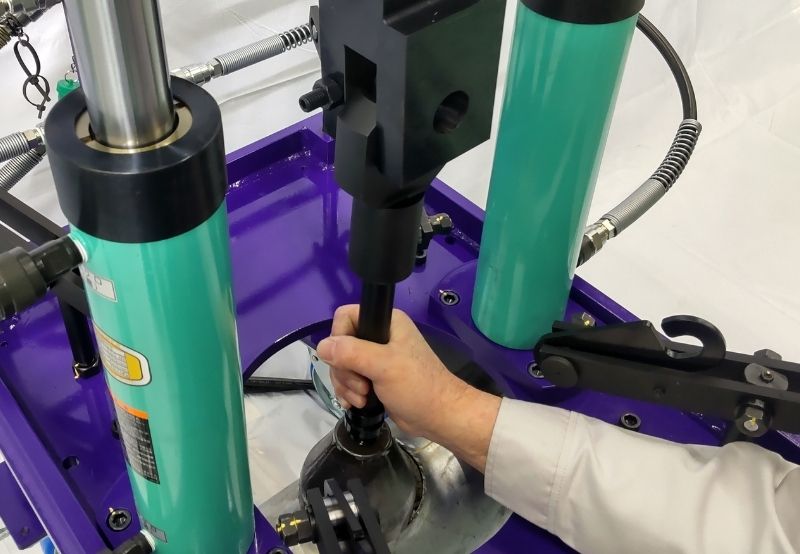

9.抜き玉に引揚ねじを取付ける
9.抜き玉に引揚ねじを取付ける

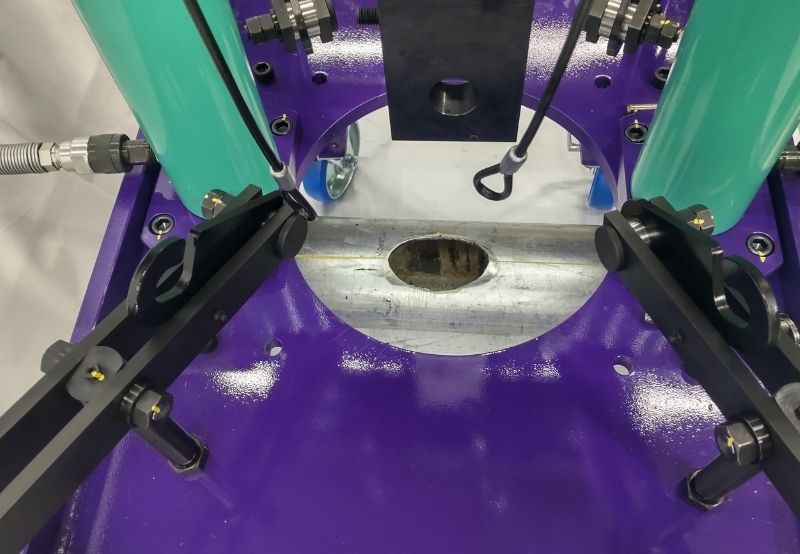

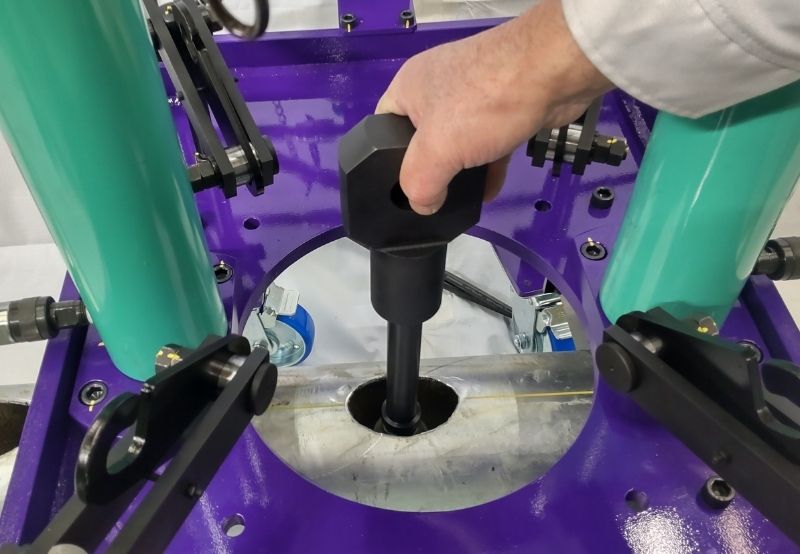

①母管にあけた
下穴から
引揚ねじ・引揚ホルダーを
差し込み
抜き玉にねじ込む
※引揚ロッドが作業の邪魔になる場合は、ジャッキアップし逃がしておくこと。

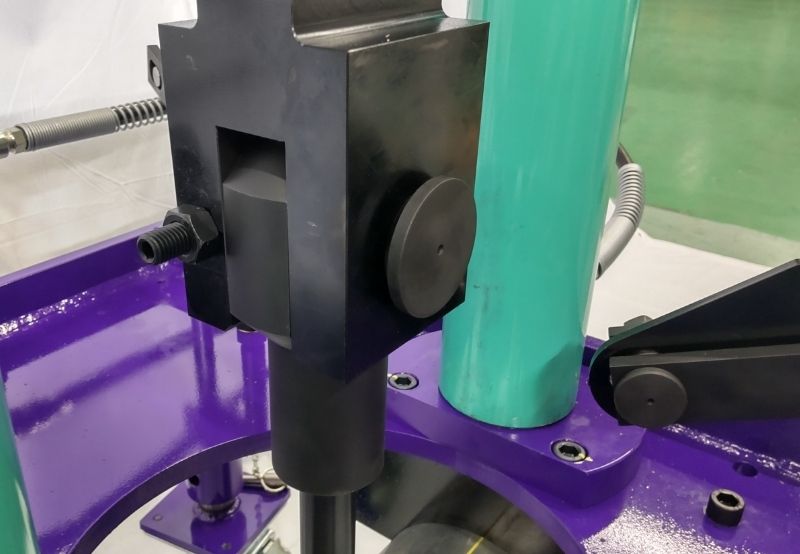

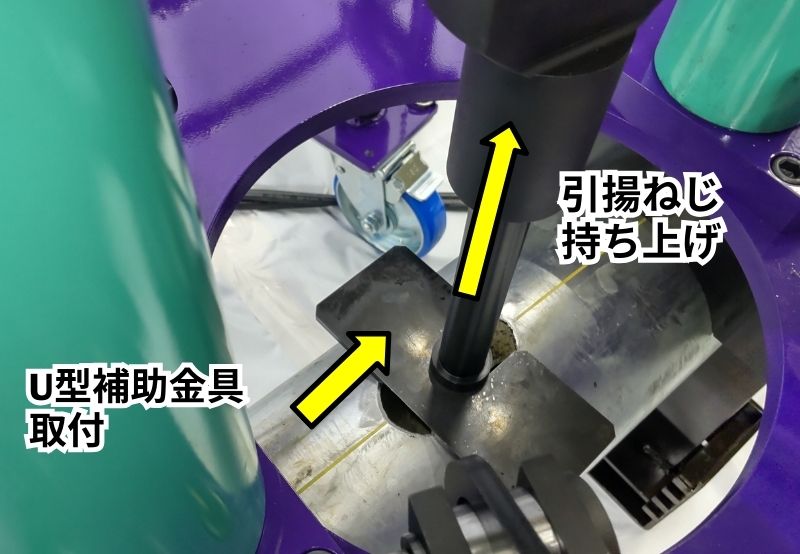

②引揚ホルダーを
持ち上げ
U型補助金具を
引揚ねじに取り付ける
※抜き玉は、母管に触れる程度上方に持ち上げる。
※小径(軽量)抜き玉の場合は、手で持ち上げて作業。
※大径(重量)抜き玉の場合は、巻末の「補足1. 大径抜き玉の取付」を参照のこと。
※U型補助金具を用い抜き玉を持ち上げておく。
10.本体と引揚ねじを連結する
10.本体と引揚ねじを連結する

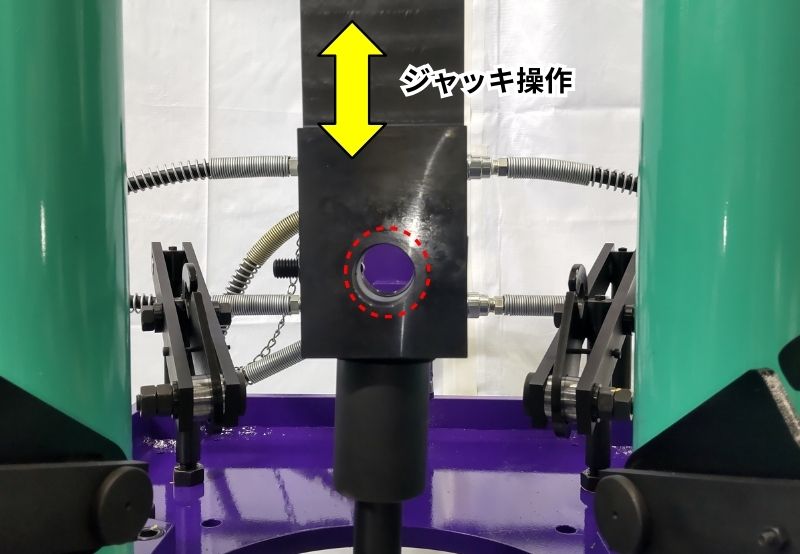

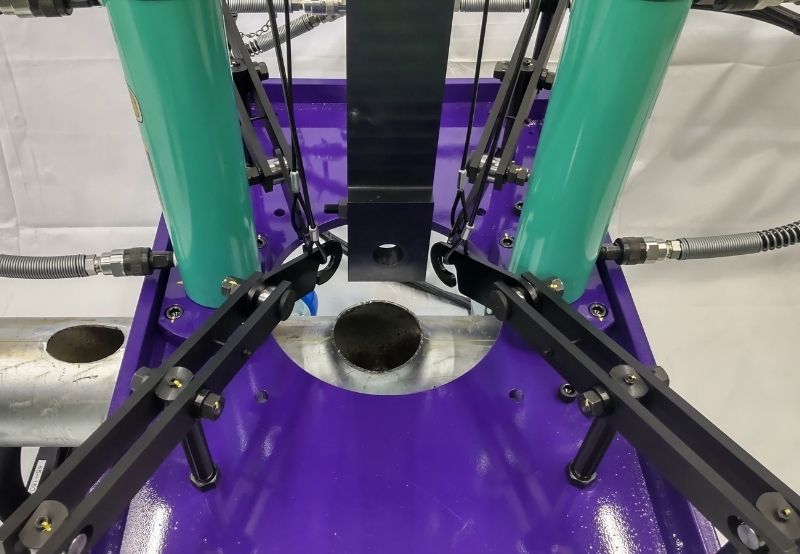

①油圧ジャッキを操作し
[引揚ロッドの穴]と
[引揚ホルダの穴]の
位相を合わせる

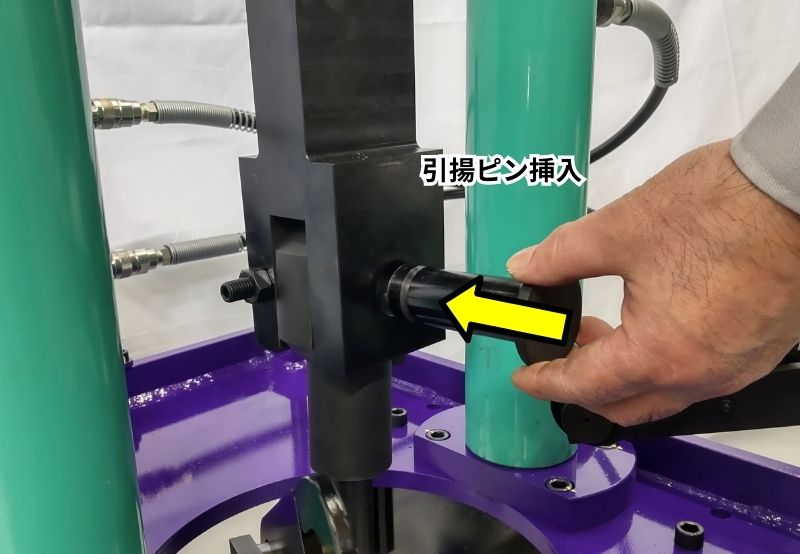

②引揚ピンを
穴に挿入する。
引揚ピンは奥まで差し込むこと。
11.抜き玉に油を塗布する
11.抜き玉に油を塗布する
①少しジャッキアップし
U型補助金具を
取り外す

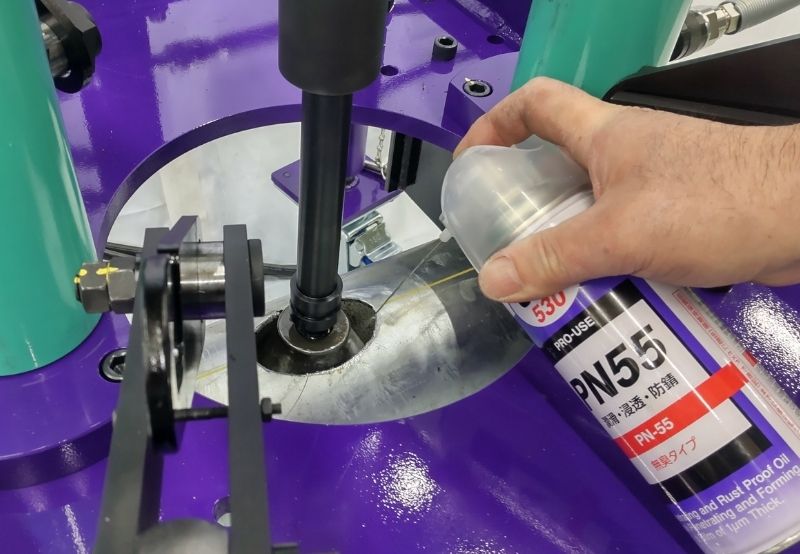

②抜き玉に油を塗布する。

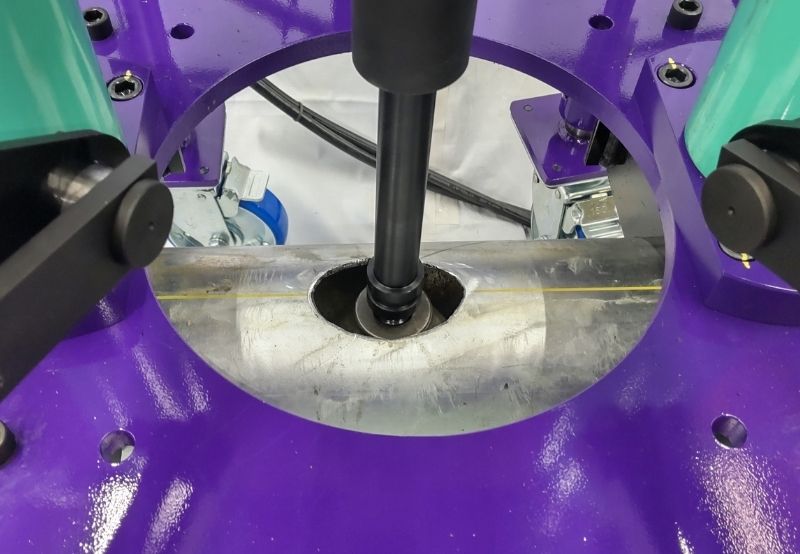

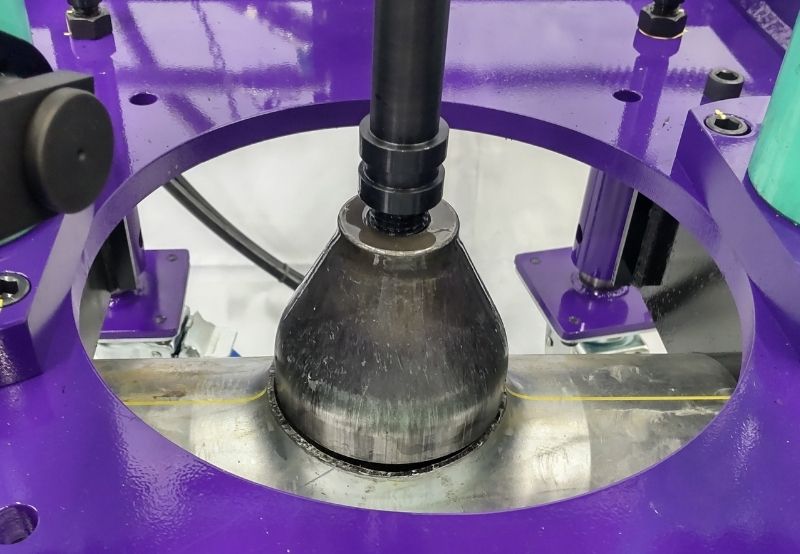

12.分岐加工を行う
12.分岐加工を行う

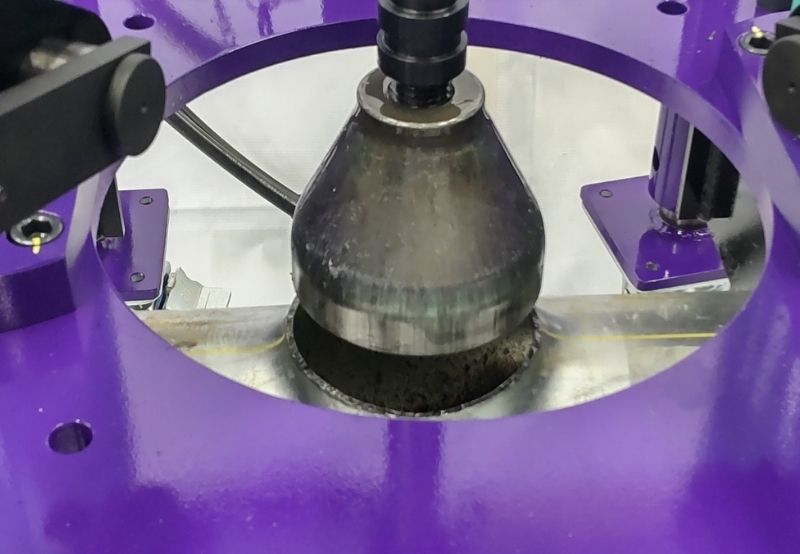

①抜き玉と母管が
接するまで、
[伸]ボタンで
ジャッキアップする。
下穴と抜き玉の芯が合っていることを確認する。

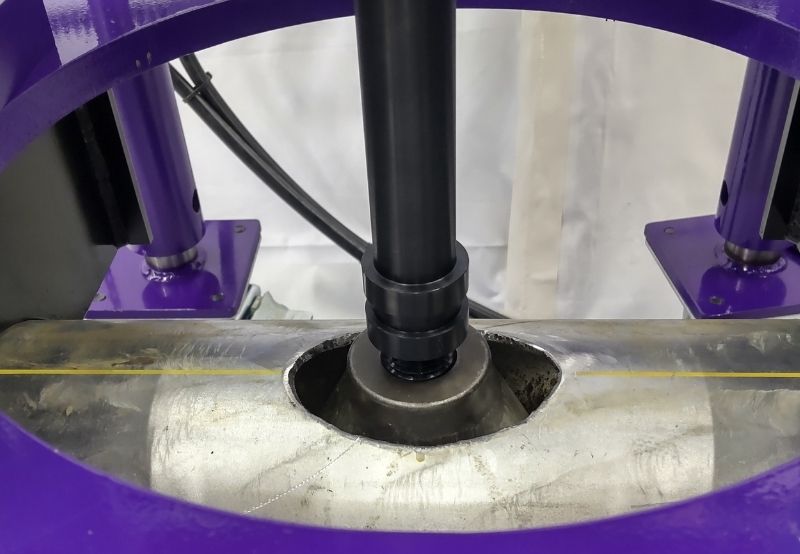

②[伸]ボタンを押し
抜き玉を
ゆっくり上昇させて
加工していく
③抜き玉を
母管より抜ききれば
加工完了となります

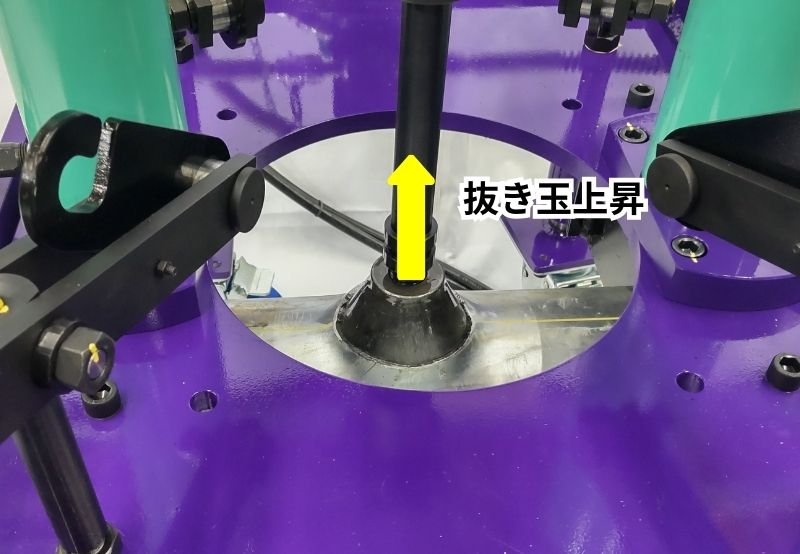

④そのまま[伸]ボタンで
最伸端まで
ジャッキアップする
13.抜き玉を取り外す
(小径抜き玉の場合)
13.抜き玉を取り外す
(小径抜き玉の場合)

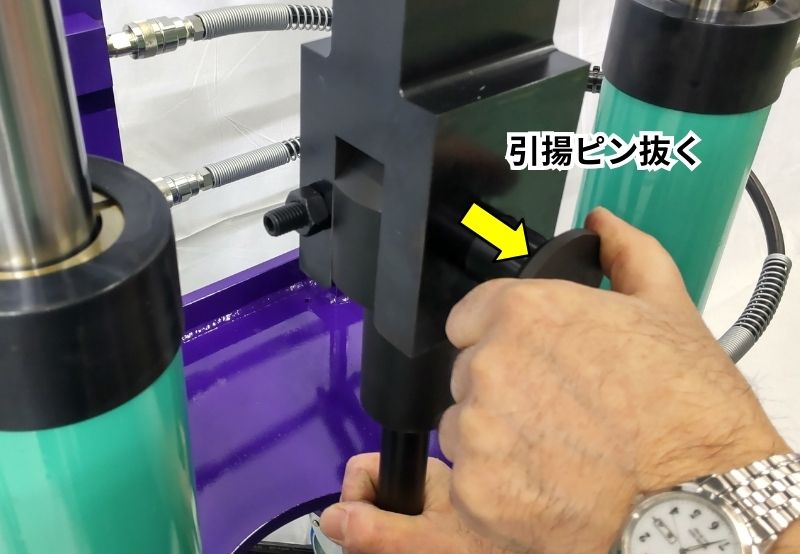

①引揚ねじを手で保持し
引揚ピンを抜く
②引揚ねじを
手で持ち上げ
抜き玉を
装置外へ取り外す
14.本体をリフトアップさせる(6.項参照)
14.本体をリフトアップさせる(6.項参照)

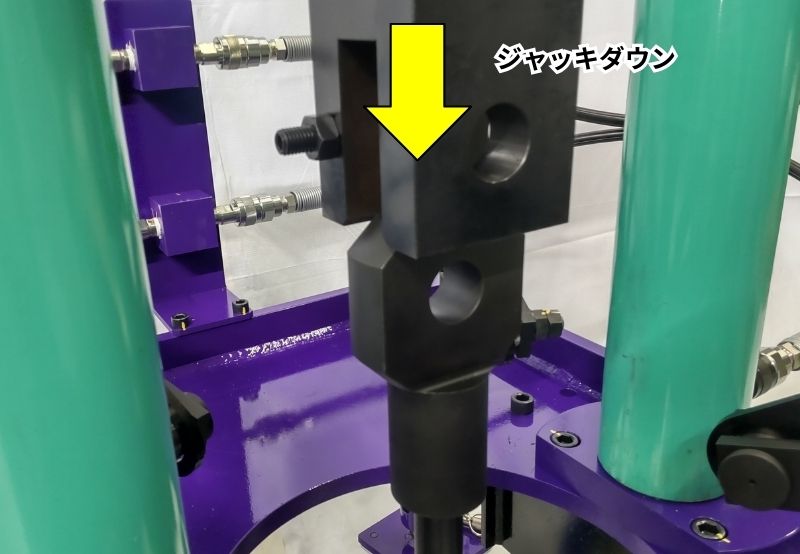

①[縮]ボタンを押し
ジャッキダウンさせる
②吊りワイヤーを
フックに掛ける
③[伸]ボタンを押し
リフトアップさせる
④ロックピンを差し込み
落下防止させる

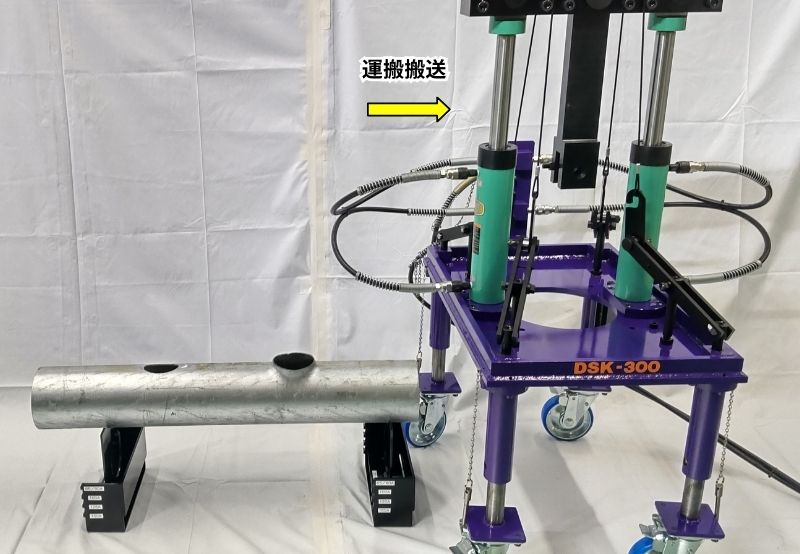

15.本体を運搬搬送する
15.本体を運搬搬送する
①リフトアップさせたまま
本体を母管上から
運搬搬送する
16.寸法を確認する
16.寸法を確認する

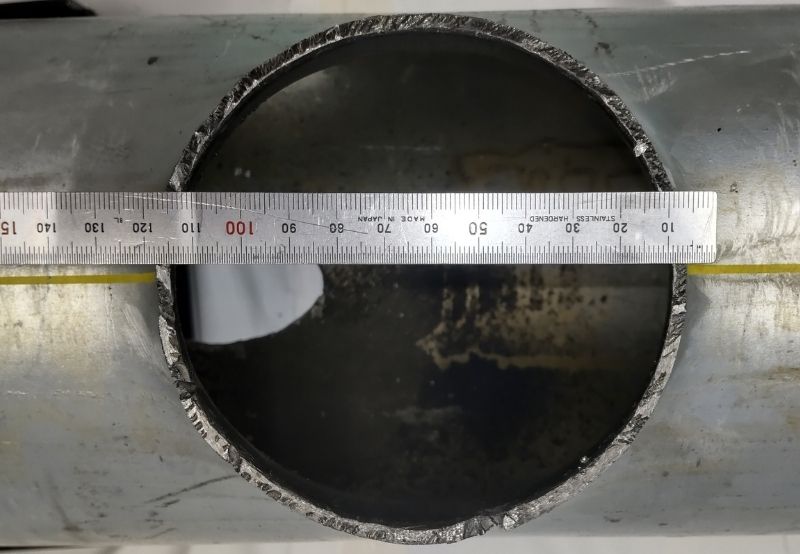

①加工後の寸法確認を行う。
